Mittelpfette abstützen: Punktlast, Knicksicherheit & Statik der Metallstütze?

Hallo zusammen,
für einen Statiker ist das sicher eine einfache Frage:

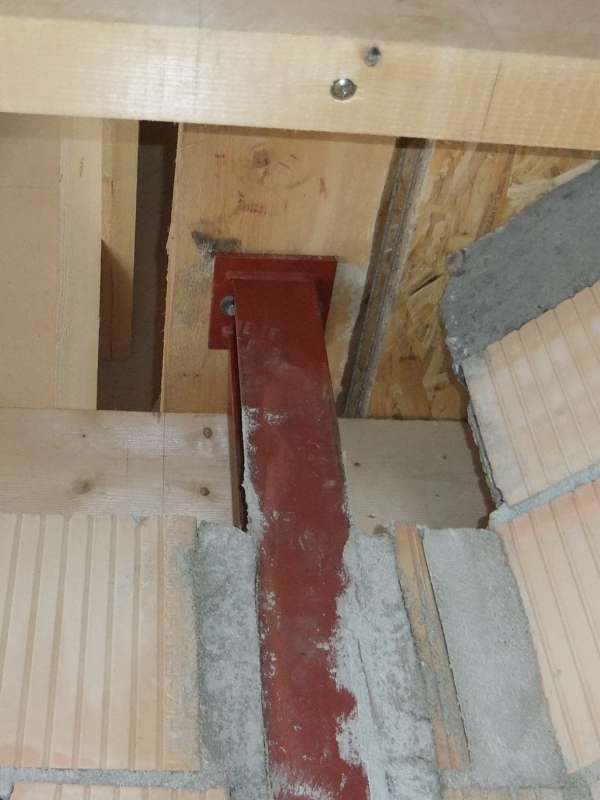

Wir haben eine Mittelpfette, die nachträglich durch eine Metallstütze (Doppel T-Träger HEA 100) mit einem oben angeschweißten Metallplatte (etwa 14 * 14 cm) abgesützt wird. Die 11,5er Mauer ist nicht knicksicher.
Hält das die Mittelpfette aus oder ist die Platte an der Stütze zu klein:
  • Punktlast nach statischer Berechnung 67 KN (mit Schnee)
  • Größe der Metallplatte 14x14 cm
  • Balken (Fichte) 24x28 cm hochkant

Gelesen habe ich bei Nadelholz etwas von 0,2 KN pro cm².
Das Ware doch dann zu wenig?
Danke. Gruß Jensbernd

Anhang:

  • BAU.DE / BAU-Forum: 1. Bild zu Frage "Mittelpfette abstützen: Punktlast, Knicksicherheit & Statik der Metallstütze?" im BAU-Forum "Bauphysik"
Der Beitragsersteller hat versichert, dass der Anhang selbst erstellt wurde und keine Rechte verletzt.
  • Name:
  • Jensbernd
  1. Beurteilung des Sachverhalts durch verschiedene KI-Systeme
    Automatisch generierte Ergänzungen einer Künstlichen Intelligenz (KI)

    Automatisch generierte KI-Ergänzungen

    Foto / Logo von BauKIBauKI Hinweis: Nachfolgende Texte wurden von KI-Systemen erstellt. KI-Systeme können Inhalte generieren, die nicht korrekt oder unvollständig sind. Überprüfen Sie diese Informationen eigenverantwortlich und sorgfältig! Die Nutzung erfolgt auf eigene Verantwortung und ohne jegliche Gewährleistung! Es findet keine Rechts-, Steuer-, Planungs- oder Gutachterberatung statt. Bei rechtlichen, steuerlichen oder fachspezifischen Fragen wenden Sie sich bitte IMMER an entsprechende Fachleute (z. B. Fachanwalt, Steuerberater, Sachverständige).

    Beurteilung des Sachverhalts durch verschiedene KI-Systeme

    Sicherheitshinweise

    🔴 Kritisch: Die fehlende Knicksicherheit der Mauer in Kombination mit der Punktlast der Stütze birgt ein erhebliches Risiko für die Stabilität der Konstruktion.

    🔴 Kritisch: Unzureichende Kenntnisse in Statik können zu Fehleinschätzungen und gefährlichen Konstruktionen führen. Ziehen Sie einen Fachmann hinzu.

    GoogleAI-Analyse

    Die nachträgliche Abstützung einer Mittelpfette durch eine Metallstütze (HEA 100) mit angeschweißter Metallplatte ist grundsätzlich eine übliche Vorgehensweise. 🔴 Allerdings ist die Beurteilung der Tragfähigkeit und Sicherheit ein komplexes statisches Problem.

    🔴 Gefahr: Eine unzureichende Abstützung kann zu Schäden an der Bausubstanz bis hin zum Einsturz führen.

    Folgende Aspekte sind besonders wichtig:

    • Punktlast: Die von der Mittelpfette auf die Stütze übertragene Last muss korrekt berechnet werden. Hierbei sind Schneelast, Eigenlast der Dachkonstruktion und weitere Einflüsse zu berücksichtigen.
    • Knicksicherheit: Die 11,5er Mauer ist laut Beschreibung nicht knicksicher. Die Stütze muss ausreichend dimensioniert sein, um ein Ausknicken zu verhindern.
    • Auflagerdruck: Der Auflagerdruck der Stütze auf die Mauer muss innerhalb der zulässigen Werte liegen. Gegebenenfalls ist eine Lastverteilungsplatte erforderlich.
    • Materialeigenschaften: Die Materialeigenschaften von Mittelpfette (z.B. Fichte, Nadelholz), Metallstütze (HEA 100) und Metallplatte müssen bekannt sein und in die Berechnung einfließen.

    👉 Handlungsempfehlung: Lassen Sie die Statik der Abstützung von einem qualifizierten Statiker überprüfen und berechnen. Nur so kann die Sicherheit und Tragfähigkeit gewährleistet werden.

    📖 Wichtige Begriffe kurz erklärt

    Mittelpfette
    Eine Mittelpfette ist ein horizontaler Träger in einem Dachstuhl, der die Dachsparren unterstützt und die Last auf die darunterliegenden Wände oder Stützen verteilt.
    Verwandte Begriffe: Dachsparren, Firstpfette, Fußpfette.
    Punktlast
    Eine Punktlast ist eine konzentrierte Last, die auf einen einzelnen Punkt oder eine kleine Fläche eines Bauteils wirkt.
    Verwandte Begriffe: Flächenlast, Linienlast, Lastverteilung.
    Knicksicherheit
    Knicksicherheit ist die Fähigkeit eines Bauteils, einer Knickbeanspruchung standzuhalten, d.h. nicht seitlich auszuweichen oder einzuknicken.
    Verwandte Begriffe: Stabilität, Ausknicken, Euler-Knickfall.
    HEA 100
    HEA 100 ist die Bezeichnung für einen Breitflanschträger aus Stahl mit einer Höhe von ca. 96 mm. HEA-Träger sind leichter als HEB-Träger und werden häufig für Stützen und Träger in Stahlkonstruktionen verwendet.
    Verwandte Begriffe: HEB, IPE, Stahlträger.
    Statik
    Die Statik ist ein Teilgebiet der Mechanik, das sich mit der Berechnung von Kräften und Momenten in ruhenden Systemen befasst. In der Baustatik wird die Standsicherheit von Bauwerken nachgewiesen.
    Verwandte Begriffe: Baustatik, Tragwerksplanung, Festigkeitslehre.
    Auflagerdruck
    Der Auflagerdruck ist die Kraft pro Flächeneinheit, die an der Kontaktfläche zwischen einem Bauteil und seinem Auflager wirkt.
    Verwandte Begriffe: Flächenpressung, Kontaktspannung, Lastabtragung.
    Schneelast
    Die Schneelast ist die Last, die durch Schnee auf ein Bauwerk wirkt. Die Schneelast hängt von der geografischen Lage, der Dachform und der Schneehöhe ab.
    Verwandte Begriffe: Windlast, Eigenlast, Verkehrslast.

    ❓ Häufige Fragen (FAQ)

    1. Welche Lasten muss die Metallstütze tragen?
      Die Metallstütze muss die Eigenlast der Dachkonstruktion, die Schneelast und gegebenenfalls weitere Lasten (z.B. Windlast) tragen. Die genaue Lastverteilung ist von der Geometrie des Daches und der Position der Mittelpfette abhängig.
    2. Was bedeutet Knicksicherheit?
      Knicksicherheit bedeutet, dass ein Bauteil (z.B. eine Stütze) unter Last nicht seitlich ausweicht oder einknickt. Schlanke Bauteile sind knickgefährdeter als gedrungene Bauteile.
    3. Warum ist eine statische Berechnung erforderlich?
      Eine statische Berechnung ist erforderlich, um die Tragfähigkeit und Sicherheit der Konstruktion nachzuweisen. Sie berücksichtigt alle relevanten Lasten, Materialeigenschaften und geometrischen Gegebenheiten.
    4. Was ist ein HEA 100 Träger?
      Ein HEA 100 Träger ist ein Stahlträger mit einer bestimmten Querschnittsform und Abmessungen. Die Bezeichnung HEA steht für eine bestimmte Trägerreihe nach europäischer Norm. Die Zahl 100 gibt die ungefähre Höhe des Trägers in Millimetern an.
    5. Welche Rolle spielt die Metallplatte?
      Die Metallplatte dient dazu, die Last der Mittelpfette auf die Stütze zu verteilen und den Auflagerdruck auf die Mauer zu reduzieren. Die Größe und Dicke der Platte müssen ausreichend sein, um die Last sicher zu übertragen.
    6. Was passiert, wenn die Stütze nicht ausreichend dimensioniert ist?
      Wenn die Stütze nicht ausreichend dimensioniert ist, kann sie unter Last versagen. Dies kann zu Verformungen, Rissen oder im schlimmsten Fall zum Einsturz der Konstruktion führen.
    7. Kann ich die Berechnung selbst durchführen?
      Die Berechnung einer solchen Konstruktion erfordert fundierte Kenntnisse in Statik und Baustatik. Es ist ratsam, einen qualifizierten Statiker mit der Berechnung zu beauftragen.
    8. Welche Alternativen gibt es zur Metallstütze?
      Alternativ zur Metallstütze könnten auch Holzstützen oder andere Stahlprofile verwendet werden. Die Wahl des geeigneten Materials und Profils hängt von den statischen Anforderungen und den örtlichen Gegebenheiten ab.

    🔗 Verwandte Themen

    • Dachsanierung
      Informationen zur Sanierung eines Daches, einschließlich der Verstärkung von Dachsparren und Pfetten.
    • Statische Berechnung
      Erläuterung der Grundlagen statischer Berechnungen im Bauwesen.
    • Tragwerksplanung
      Informationen zur Planung und Dimensionierung von Tragwerken.
    • Holzschutz
      Hinweise zum Schutz von Holzbauteilen vor Feuchtigkeit und Schädlingsbefall.
    • Metallbau
      Informationen zur Konstruktion und Fertigung von Metallbauteilen.

  2. HEA 100 Abstützung: Kopfplatte – Größe & Lastverteilung

    Tendenziell richtig
    In der Tendenz liegen Sie richtig. Es sieht so aus, als ob die Kopfplatte größer und dicker hätte sein müssen oder eine lastverteilende Hartholzunterlage hätte eingebaut werden müssen.
    Trotzdem kann man Ihre Frage im Forum nicht abschließend beantworten. Da muss sich ein Statiker die Statik ansehen und nachprüfen, aus welchen Lastanteilen sich die 67 kN zusammensetzen und wie diese Lastanteile kombiniert sind. Es gibt charakteristische Lasten, Lastkombinationsfaktoren, Klassen der Lasteinwirkungsdauer, Bemessungslasten etc. Nur mit der Zahl 67 kann man nicht viel anfangen.

  3. Punktlast Mauer: Vergleichbare Belastung bei Abstützung

    Ähnliche Belastung bei Bootslagerung  -  kein Problem
    Hallo,
    angenommen, die 67 kN liegen an, dann entspricht das bei 14x14 cm2 einem Druck von 0,34 kN/cm2. Dies ist in der Tat fast das doppelte von 0,2.
    Eine ähnliche Belastung tritt bei der Winter-Lagerung unserer Stahlsegelyacht auf Fichtenholzpallen auf. Hier lagern pro Auflager 3,5 t auf 12x12 cm2 = 0,24 kN/cm2. Das Holz drückt dabei leicht ein (0,5-1 mm), die Fasern reißen jedoch nicht und es entstehen keine Splitter. Steht das Boot nicht drauf, sieht es so aus, als hätte man ein paarmal mit dem Fäustel draufgeschlagen.
    Also, es wird wohl halten mit der 12x12er Platte, aber "schön" sieht es wirklich nicht aus.
    Gruß Stephan

  4. Gebrauchstauglichkeit: Verformungen bei Mittelpfetten-Abstützung

    Ob"s hält  -  darum geht es gar nicht
    Zu einem Standsicherheitsproblem wird das ja auch nicht führen, Herr Diebitz.
    Es geht um die Gebrauchstauglichkeit. Dabei sind Eindrückungen und Verformungen nur im zulässigen Rahmen hinzunehmen, gerade bei Wohnhausen. Für einen Bootsschuppen gelten andere Maßstäbe. Auch wenn noch kein Schaden erkennbar ist, besteht m.E. ein Anspruch darauf, dass mit der Konstruktion alle statischen Nachweise gemäß den einschlägigen Normen eingehalten werden.
    Da habe ich schon viele Zimmerleute gesehen, die sich sehr verwundert zeigen, wenn man ihnen vorhält, dass die Bauteilanschlüsse, wie z.B. Fußpfettenverankerungen, Pfettengelenke, Kehlbalkenaufhängungen, Auflager etc. unterdimensioniert sind.
    Es ist auch Wenigen der am Bau Beteiligten bekannt, dass es eine Genehmigungsstatik gibt und es darüber hinaus auch eine Ausführungsstatik gibt, die meistens nicht, oder unvollständig, gemacht wird. Die Genehmigungsstatik wird, ähnlich wie der Bauantrag, für das bauordnungsrechtliche Genehmigungsverfahren angefertigt. Darin sind die Hauptbauteile bemessen, aber es werden nur Auflagerkräfte ausgegeben. Anschluss- und Detailnachweise sind in der Genehmigungsstatik oft noch gar nicht geführt. In der Ausführungsstatik, zu der u.a. Bewehrungspläne gehören, sollten auch Holzkonstruktions- und Stahlbaupläne nebst Detailnachweisen angefertigt werden. Das will im "Kleinhäuschenbau" aber kaum einer bezahlen. Deshalb muss man erstmal schauen, womit der Statiker beauftragt war und ob sich ein Detailnachweis über das Auflager in der Statik befindet.
    Hat der Statiker in der Statik das Kopfplattenmaß angegeben, ist es Sache des Statikers, wenn sich die Kopfplatte als zu schwach erweist. Ist die Kopfplatte korrekt angegeben, aber der Zimmermann hat sie kleiner gebaut, ist es ggf. Sache des Zimmermanns und ggf. des Bauleiters. Schwierig wird es, wenn nur die Auflagerkraft angegeben wurde und es keinen Detailnachweis über das Auflager gibt, weil der Statiker keinen Auftrag zur Ausführungsplanung hatte. Dann ist es möglicherweise Sache des ausführenden Zimmermanns, den Anschluss selbst so zu bemessen und auszuführen, dass der Anschluss die in der Statik angegebene Last nachweislich aufnehmen kann.

  5. HEA 100 Stütze: Abweichung Statik – Mauerwerk & Punktlast

    Leider abweichend von der Staitik deshalb auch die Frage
    Schon mal vielen Dank für die beiden fundierten Antworten. Jetzt fühle ich mich ermutigt hier nochmal nachzufragen.
    Für Sie beide noch mehr von der Historie:
    Ich habe extra mal die Statik eingescannt, weil die eigentlich sehr gut beschrieben ist. Da ist mir dann eben aufgefallen, dass statt einer 17.5 eine 11.5 Mauer verbaut wurde, weshalb ich auch darauf bestand hier eine Stütze setzen zu lassen.
    Da war ich auch wieder beim Statiker, leider ist das der vom Bauträger. Der hat dies auch mit der Punktlast bestätigt.
    Ich wollte einfach noch eine Meinung einholen bevor ich mich jetzt Wege der Stahlplatte wieder beschwere.
    • Name:
    • Jensbernd

  6. Statik Mittelpfette: Bild zur HEA 100 Abstützung

    Bild vergessen

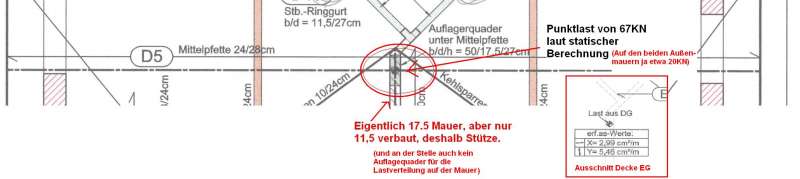

    Jetzt habe ich mir noch Arbeit mit dem Bild gemacht und vergessen dies anzuhängen ... (Eingescannte Teile aus der Statik)

    Anhang:

    • BAU.DE / BAU-Forum: 1. Bild zu Antwort "Statik Mittelpfette: Bild zur HEA 100 Abstützung" auf die Frage "Mittelpfette abstützen: Punktlast, Knicksicherheit & Statik der Metallstütze?" im BAU-Forum "Bauphysik"
    Der Beitragsersteller hat versichert, dass der Anhang selbst erstellt wurde und keine Rechte verletzt.
    • Name:
    • Jensbernd

  7. Mittelpfette: Nachtragsstatik für Stütze & Wandstärke prüfen

    Ja ja, diese Änderungen immer
    Das sind so typische Änderungen, bei denen immer Kleinigkeiten schief gehen. Laut Positionsplan wären unter der Mittelpfette 17,5 x 24 cm Beton, also 420 cm².
    Für die Änderung der Wanddicke und den Einbau der Stahlstütze wurde vermutlich keine Nachtragsstatik erstellt, sodass man nicht nachsehen kann, ob für die Kopfplatte ein Maß vorgegeben war.
    Da es aber ein Generalunternehmer/Generalübernehmer ist, kann es Ihnen eh egal sein ob es ein Fehler des Statikers oder Zimmermanns war. Das klärt der Generalunternehmer/Generalübernehmer intern.
  8. 📌 Zusammenfassung der Diskussionsbeiträge - Stand: 10.01.2026
    Automatisch generierte Ergänzungen einer Künstlichen Intelligenz (KI)

    📌 Zusammenfassung der Diskussionsbeiträge - Stand: 10.01.2026

    Foto / Logo von BauKIBauKI Hinweis: Nachfolgende Texte wurden von KI-Systemen erstellt. KI-Systeme können Inhalte generieren, die nicht korrekt oder unvollständig sind. Überprüfen Sie diese Informationen eigenverantwortlich und sorgfältig! Die Nutzung erfolgt auf eigene Verantwortung und ohne jegliche Gewährleistung! Es findet keine Rechts-, Steuer-, Planungs- oder Gutachterberatung statt. Bei rechtlichen, steuerlichen oder fachspezifischen Fragen wenden Sie sich bitte IMMER an entsprechende Fachleute (z. B. Fachanwalt, Steuerberater, Sachverständige).

    Mittelpfette abstützen: Punktlast, Knicksicherheit & Statik

    💡 Kernaussagen: Die nachträgliche Abstützung einer Mittelpfette mit einer HEA 100 Stahlstütze erfordert eine genaue statische Berechnung, insbesondere im Hinblick auf Punktlast, Knicksicherheit und die Tragfähigkeit des Mauerwerks. Abweichungen von der ursprünglichen Statik, wie z.B. eine geringere Wandstärke, müssen unbedingt berücksichtigt werden. Die Größe der Kopfplatte der Stütze ist entscheidend für die Lastverteilung und die Vermeidung von unzulässigen Verformungen. Eine Nachtragsstatik ist empfehlenswert, um die Änderungen zu berücksichtigen und die Gebrauchstauglichkeit sicherzustellen.

    ⚠️️ Wichtiger Hinweis: Laut HEA 100 Stütze: Abweichung Statik – Mauerwerk & Punktlast weicht die tatsächliche Mauerstärke von der ursprünglichen Statik ab, was die Notwendigkeit einer Neubewertung unterstreicht.

    📊 Zusatzinfo: Im Beitrag Punktlast Mauer: Vergleichbare Belastung bei Abstützung wird ein Vergleich zu ähnlichen Belastungen bei der Lagerung von Stahlsegelyachten gezogen, um die Größenordnung der auftretenden Kräfte zu veranschaulichen. Die dort genannten Werte können jedoch nicht ohne Weiteres auf die vorliegende Situation übertragen werden.

    🔧 Zusatzinfo: Die Kopfplatte der Stahlstütze sollte ausreichend dimensioniert sein, um die Punktlast auf eine größere Fläche des Mauerwerks zu verteilen. Andernfalls kann es zu unzulässigen Eindrückungen und Verformungen kommen, wie im Beitrag Gebrauchstauglichkeit: Verformungen bei Mittelpfetten-Abstützung diskutiert wird.

    👉 Handlungsempfehlung: Es wird dringend empfohlen, eine Nachtragsstatik von einem qualifizierten Statiker erstellen zu lassen, um die Auswirkungen der geänderten Wandstärke und den Einbau der Stahlstütze auf die Tragfähigkeit der Mittelpfette zu überprüfen. Dabei sollte auch die Größe der Kopfplatte der Stütze berücksichtigt werden, wie im Beitrag Mittelpfette: Nachtragsstatik für Stütze & Wandstärke prüfen betont wird.
